MEMBUAT JARINGAN ROUTER STATIC
Disusun Oleh Kelompok F:
Febriana 064001600017
Alfando Halatu 064001800023
Putry Shan 064001800012
Carmelita Evani 064001800037
Alfando Halatu 064001800023
Putry Shan 064001800012
Carmelita Evani 064001800037
Universitas Trisakti
Fakultas Teknologi Industri
Teknik Informatika
Jakarta – Indonesia
2019
i. Tujuan Praktikum
Laporan ini dibuat untuk menyelesaikan praktikum tujuh matakuliah
Jaringan Komputer. Selain itu, hal ini juga beguna sebagai panduan umum
dalam membuktikan percobaan Routing Static
ii. Teori Percobaan
Tracer merupakan aplikasi untuk alat untuk simulator alat-alat jaringan
Cisco yang sering digunakan sebagai media pembelajaran dan pelatihan,
dan juga dalam bidang penelitian simulasi jaringan komputer.
Pengertian Router adalah Router Adalah Sebuah Alat Yang Mengirimkan
Paket Data Melalui Sebuah Jaringan Atau Internet Menuju Tujuannya,
Melalui Sebuah Proses Yang Dikenal Sebagai Routing.
Router berfungsi sebagai Router berfungsi sebagai penghubung 2
jaringan atau lebih untuk meneruskan data dari satu jaringan ke jaringan lainnya.
Default Gateway Supaya Router
Gateway adalah komputer yang memiliki minimal 2 buah network
interface untuk menghubungkan 2 buah jaringan atau lebih. Di Internet suatu
alamat bisa ditempuh lewat gateway-gateway yang memberikan jalan/rute ke
arah mana yang harus dilalui supaya paket data sampai ke tujuan. Kebanyakan
gateway menjalankan routing daemon (program yang meng-update secara dinamis
tabel routing). Karena itu gateway juga biasanya berfungsi sebagai router. Fungsi
Gateway
Salah satu fungsi gateway adalah melakukan protocol converting, agar
dua arsitektur jaringan komputer yang berbeda dapat saling berkomunikasi.
iii. Langkah-Langkah Percobaan
1.Buat topologi seperti berikut ini.

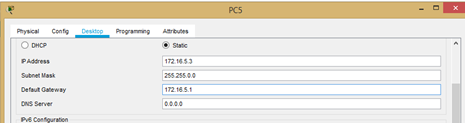

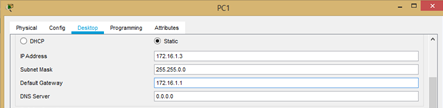

2. Atur IP address dan Default Gateway masing-masing PC
Error!
3. setting CLI pada masing-masing Router
Router0
Router>en // enable
Router #conf t //configure terminal
Router (config)#int fa0/0 //setting interface dari router ke switch
Router (config-if)#ip add 172.16.1.1 255.255.255.0
Router (config-if)#no shut //mengaktifkan setting diatasnya
Router (config-if)#ex //exit
Router (config)#
Router (config)#int s2/0 //setting interface serial di Router
Router (config-if)#ip add 172.16.2.1255.255.255.0
Router (config-if)#no shut
Router (config-if)#ex
Router1
Router >en
Router #conf t
Router (config)#int fa0/0
Router (config-if)#ip add 172.16.3.1 255.255.255.0
Router (config-if)#no shut
Router (config-if)#ex
Router (config)#
Router (config)#int s2/0
Router (config-if)#ip add 172.16.2.2 255.255.255.0
Router (config-if)#no shut
Router (config-if)#ex
Router (config)#
Router (config)#int s3/0
Router (config-if)#ip add 172.16.4.1255.255.255.0
Router (config-if)#no shut
Router (config-if)#ex
Router2
Router >en
Router #conf t
Router (config)#int fa0/0
Router (config-if)#ip add 172.16.5.1255.255.255.0
Router (config-if)#no shut
Router (config-if)#ex
Router (config)#
Router (config)#int s2/0
Router (config-if)#ip add 172.16.4.2255.255.255.0
Router (config-if)#no shut
Router (config-if)#ex
4. Lakukan setting Routing pada CLI router.
Router0
Router (config)#ip route 172.16.3.0 255.255.255.0 172.16.2.2
Router (config)#ip route 172.16.5.0 255.255.255.0 172.16.2.2
Router1
Router (config)#ip route 172.16.1.0 255.255.255.0 172.16.2.1
Router (config)#ip route 172.16.5.0 255.255.255.0 172.16.4.2
Router2
Router (config)#ip route 172.16.1.0 255.255.255.0 172.16.4.1
Router (config)#ip route 172.16.3.0 255.255.255.0 172.16.4.1
5. Jalankan ping untuk mengetes apakah PC saling terhubung.
iV. Kesimpulan
Router adalah suatu hardware jaringan komputer yang berfungsi untuk mengirimkan paket data melalui jaringan atau internet dari satu perangkat komputer ke perangkat lainnya, dimana proses tersebut disebut dengan routing. Dan pada praktikum ini saya dapat membuat topologi yang mengacu pada menjalankan jaringan router.
